Как сделать водяной теплый пол: технология монтажа без ошибок

Правильная укладка водяного теплого пола под ключ: полное руководство

Монтаж водяного теплого пола (ВТП) – это инвестиция в комфорт и энергоэффективность вашего дома. Ключевой фактор успеха – безукоризненное соблюдение технологии укладки. Отклонения на любом этапе грозят холодными зонами, перерасходом энергии, протечками и дорогостоящим ремонтом. Давайте детально разберем каждый шаг, обеспечивающий безупречную работу системы на десятилетия

1. Подготовка основания

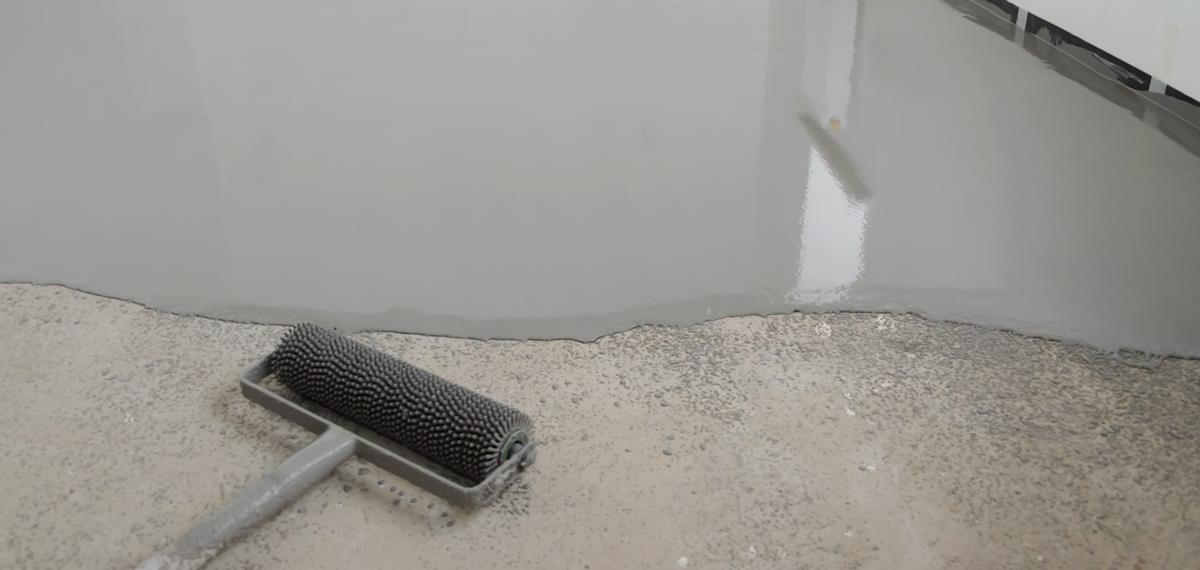

Первый и часто недооцениваемый этап – создание идеальной основы. Черновой пол должен быть абсолютно ровным, чистым от мусора и пыли, а также обладать высокой прочностью. Допустимые перепады высоты – не более 5 мм на 2 метра длины. Любые бугры или впадины приведут к деформациям труб и неравномерному распределению тепла в стяжке. Используйте самовыравнивающиеся смеси при необходимости.

Обязательный элемент подготовки – демпферная лента. Ее крепят по всему периметру стен, в местах примыкания к дверным проемам и колоннам. Эта лента из вспененного полиэтилена компенсирует тепловое расширение бетонной стяжки при нагреве, предотвращая ее растрескивание и передачу деформационных напряжений на стены.

2. Монтаж тепло-гидроизоляции

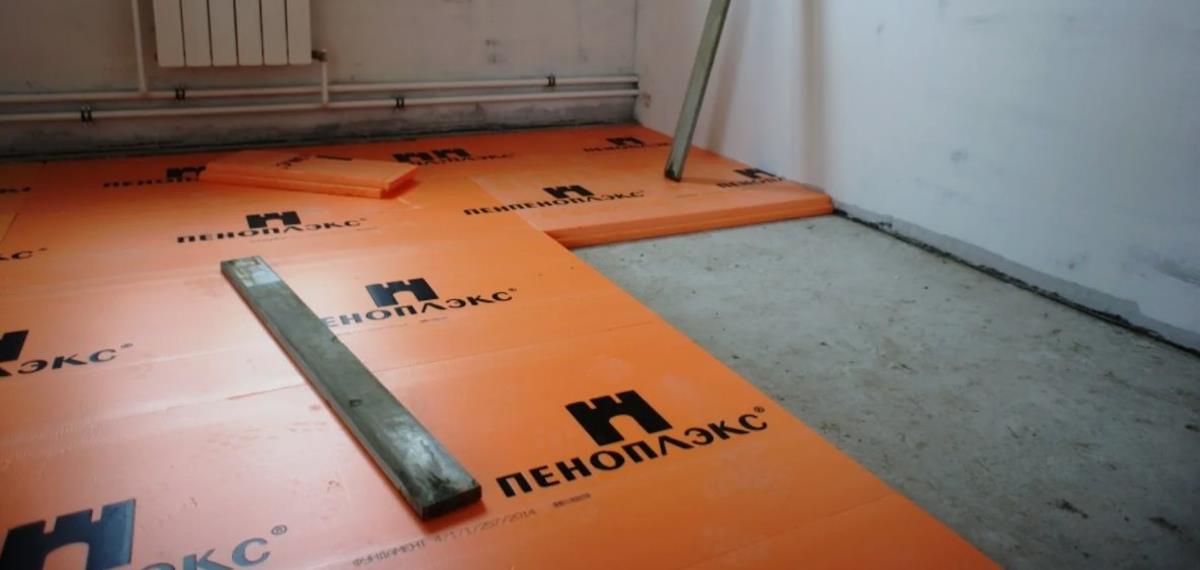

Основная задача – предотвратить утечку тепла вниз, в плиту перекрытия или грунт. Для этого на подготовленное основание укладывается сплошной, непрерывный слой теплоизоляции. Оптимальные материалы – экструдированный пенополистирол (ЭППС) или пенополистирол высокой плотности (ППС). Их ключевые преимущества — низкая теплопроводность, высокая прочность на сжатие и влагостойкость.

Толщина утеплителя имеет большое значение. Минимальный слой для межэтажных перекрытий между отапливаемыми помещениями должен составлять — 30-50 мм, а для полов по грунту, над холодными подвалами или неотапливаемыми помещениями — 80-100 мм и более (рассчитывается индивидуально исходя из теплопотерь)

Поверх утеплителя обязательно стелют гидроизоляционную пленку (обычно полиэтиленовую). Она защищает его от влаги, содержащейся в свежей цементной стяжке. На следующем этапе работ возможны два варианта:

  • Монтаж армирующей сетки — стандартной металлической или пластиковой с ячейкой 100×100 или 150×150 мм. Она служит основой для крепления труб и придает стяжке дополнительную жесткость.
  • Укладка профильных матов с бобышками – это современное и удобное решение, обеспечивающее благодаря бобышкам надежную фиксацию трубы с заданным шагом. Сам мат выполняет функцию и теплоизоляции, и монтажной основы, что значительно ускоряет процесс укладки.

3. Установка коллекторного узла и планирование контуров

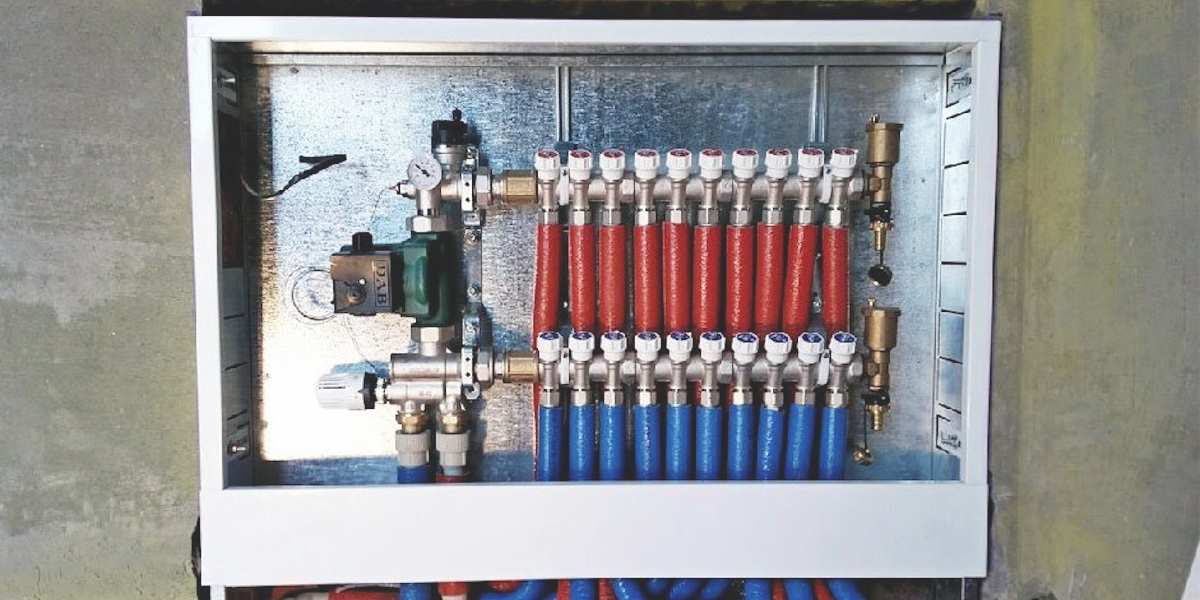

Коллектор – это распределительный центр системы, куда сходятся все подающие и обратные трубы контуров. Его устанавливают в специальный шкаф, обычно на стене, в удобном для обслуживания месте (коридор, кладовка, санузел). Высота установки должна позволять свободно завести трубы снизу и обеспечить удобный доступ к регулировочным вентилям и воздухоотводчикам.

Планирование контуров – задача для профессионала. Каждый контур – это цельная петля трубы без единого соединения в полу. Длина одного контура ограничена:

  • Труба 16 мм — максимум 80-100 метров.
  • Труба 20 мм — максимум 110-120 метров.
Превышение длины приведет к значительной потере давления, неравномерному прогреву и шуму в трубах. Большие помещения разбивают на несколько контуров примерно равной длины

Основные схемы укладки контура:

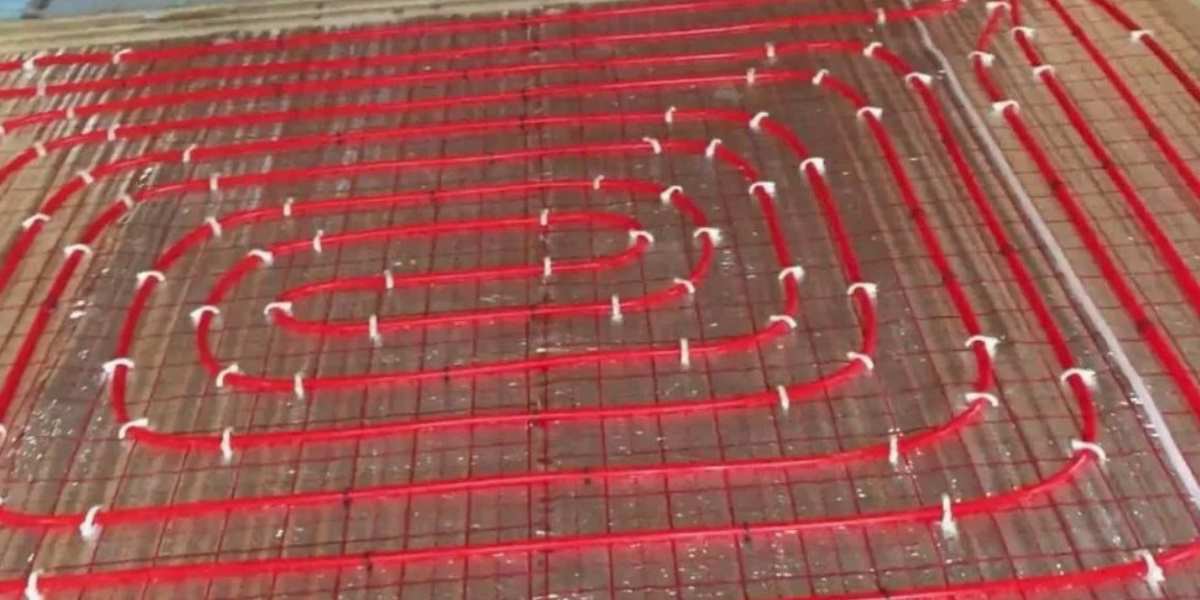

  • «Улитка» (Спираль) — труба подачи и обратки идут параллельно, обеспечивая наиболее равномерный прогрев. Предпочтительна для большинства помещений.
  • «Змейка» — более проста в монтаже, но создает температурный градиент (начало петли теплее, чем конец). Подходит для небольших помещений или зон с линейным уклоном.

4. Монтаж трубы

Для водяных теплых полов применяются только специализированные трубы:

PEX (сшитый полиэтилен) — гибкие, прочные, с «памятью формы». Бывают PEX-a, PEX-b, PEX-c (разные методы сшивки).
PEX-AL-PEX (металлопластик) — алюминиевый слой между слоями PEX придает трубе повышенную прочность, кислородный барьер и стабильность формы.
PERT (термостойкий полиэтилен) — легче гнется, чем PEX, обладает высокой термостойкостью. Часто используется в комбинации с кислородным барьером (EVOH).
Фиксация трубы может осуществляться к сетке — пластиковыми хомутами (стяжками) с шагом 0.8-1 м на прямых участках и чаще на изгибах, или в маты с бобышками — труба защелкивается между бобышками с заданным шагом укладки

Шаг укладки (расстояние между соседними трубами) обычно варьируется от 100 мм до 300 мм. У наружных стен, окон, дверей (зоны максимальных теплопотерь) — 100-150 мм. На основной площади помещения — 150-200 мм: В пределах внутренней зоны с минимальными теплопотерями или под мебелью без ножек (если контур проходит там) – 200-300 мм. При этом, отступ от стен должен составлять минимум 150-200 мм для предотвращения перегрева стен и потерь тепла, а также для размещения демпферной ленты.

Деформационные (температурные) швы, обязательны при:

  • Площади контура > 40 м²;
  • Длине стены > 8 метров;
  • Сложной форме помещения.

Шов формируется в стяжке и должен пересекать трубу. В месте пересечения ее помещают в гибкую гофрированную оболочку длиной не менее 50 см с каждой стороны шва, чтобы защитить ее от сдавливания при движении плит стяжки.

5. Опрессовка — проверка герметичности

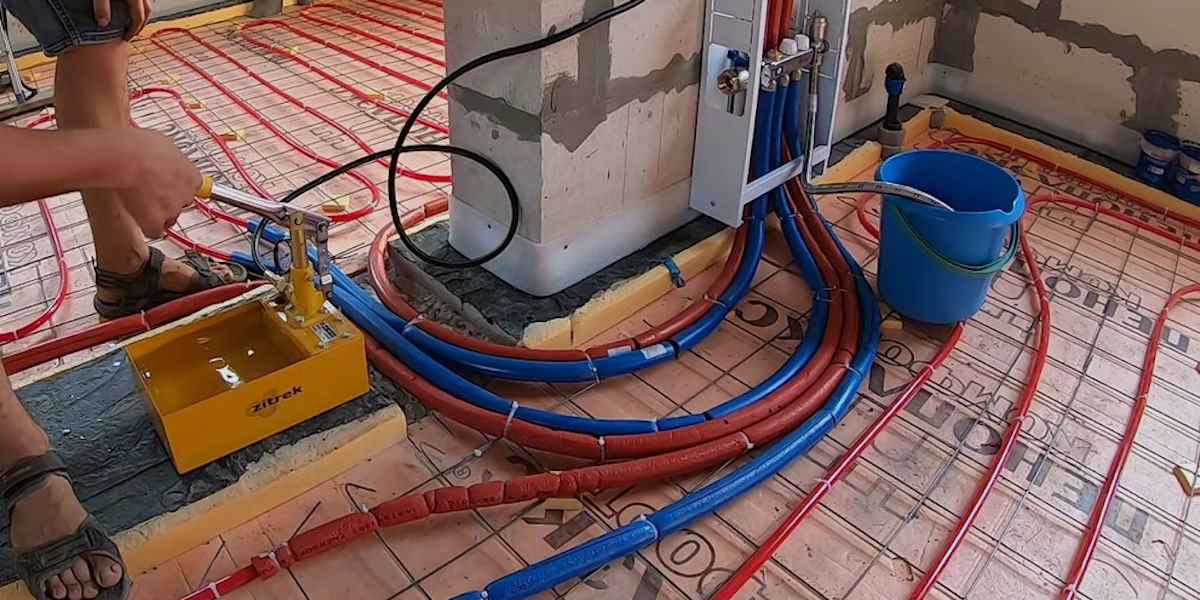

Это непременный этап перед заливкой стяжки. Систему заполняют водой и создают в ней испытательное давление, в 1.5-2 раза превышающее рабочее (обычно 6-8 бар при рабочем 1.5-3 бар). Опрессовка должна длиться минимум 24 часа, а лучше – 2-3 дня. Это нужно, для того чтобы:

Обнаружить и устранить любые утечки в местах соединений на коллекторе или повреждения трубы;
Проверить герметичность всего контура под нагрузкой;
Убедиться, что давление стабильно держится (незначительное падение в первые часы из-за выхода воздуха допустимо, затем стабилизируется).

6. Заливка стяжки

Только после успешной опрессовки приступают к стяжке. Трубы обязательно должны находиться под рабочим давлением (обычно 3-4 бар) во время заливки и всего периода высыхания.

Типы стяжек:

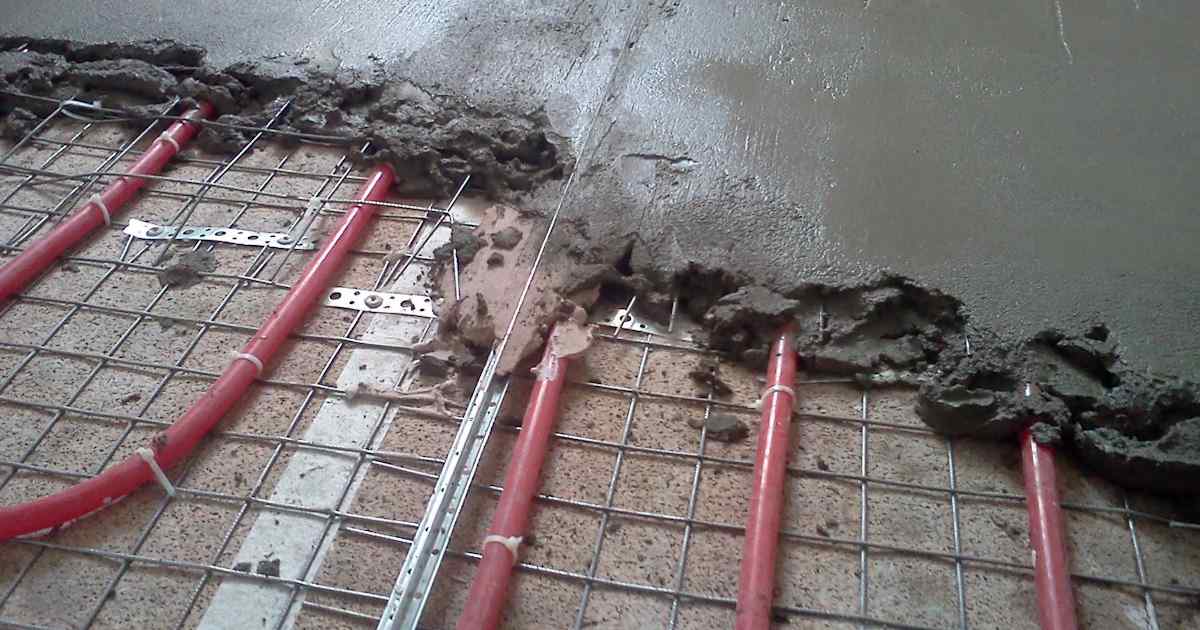

  • Мокрая цементно-песчаная стяжка. Ее толщина над трубой – 40-70 мм. Обязательно использование пластификаторов, разработанных специально для теплых полов. Они повышают эластичность стяжки, ее прочность и теплопроводность.
  • Полусухая стяжка — смесь с минимальным количеством воды. Быстрее набирает прочность, меньше подвержена усадке и трещинам. Также требует пластификаторов.
Включение подогрева до полного высыхания стяжки (28 дней для цементных смесей) категорически запрещено! Быстрый нагрев вызовет растрескивание. Запуск системы производится плавно, с постепенным повышением температуры

7. Финишное покрытие

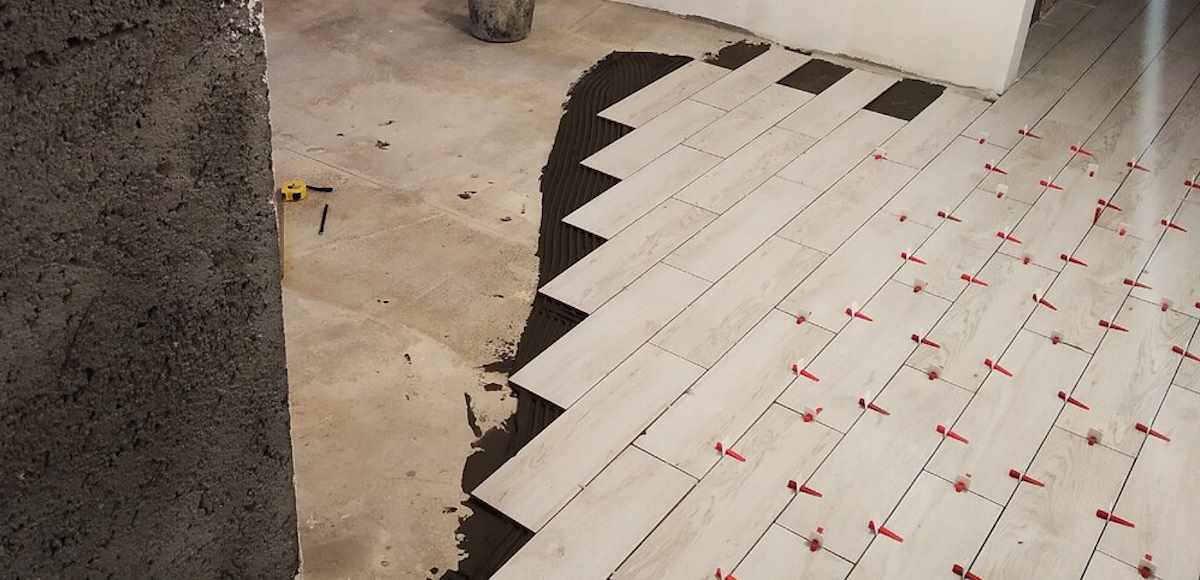

После полного высыхания стяжки (можно проверить влагомером) монтируют напольное покрытие. Лучшие варианты из имеющихся — керамическая плитка и керамогранит, которые имеют идеальную теплопроводность. Не менее популярны и пригодны для этих целей — ламинат, паркетная доска, ПВХ-плитка (линолеум).

При использовании ковролина важно учитывать, что он должен иметь низкое термическое сопротивление, иначе его применение значительно снизит эффективность обогрева. Не рекомендуется в качестве покрытия рассматривать массивную доску большой толщины, пробку (толстую), стандартный линолеум без спецмаркировки

Правильная укладка водяного теплого пола – это сложный инженерный процесс, где важен каждый этап: от подготовки основания до выбора финишного покрытия. Экономия на материалах или пренебрежение технологическими требованиями (особенно опрессовкой и правилами заливки стяжки) неизбежно выльется в проблемы. Доверяйте проектирование и монтаж только квалифицированным специалистам с опытом работы с водяными теплыми полами, таким как наши. Это гарантия того, что ваша система будет десятилетиями радовать вас равномерным, комфортным и экономичным теплом.
